RAEGuard 2 PID soalan lazim dan servis lapangan

Soalan lazim dan servis lapangan

Soalan 1–9 ialah FAQ pemilihan/pendawaian. Soalan 10–19 ialah panduan penyelenggaraan. Di tapak jangan buka skru seluruh DigiPID dari hos — hanya penutup sensor. Putuskan kuasa sebelum membersihkan lampu, elektrod atau pelindung UV.

1. Berapa julat ukuran RAEGuard 2 PID?

Dua: 0–100 ppm pada ketepatan/resolusi 0.01 ppm, boleh ditetapkan 20–100 ppm; 0–1000 ppm pada 0.1 ppm, boleh ditetapkan 200–1000 ppm. 100 ppm resapan D03-0001-C00, pam D03-0004-C00; 1000 ppm resapan D03-0002-C00, pam D03-0005-C00.

2. Bagaimana berbanding RAEGuard PID sebelumnya?

Sama: prinsip PID, 4–20 mA 3-wayar dan geganti kering, VOC, tongkat magnet tiga kekunci, paip 2″ atau dinding, −40 hingga +55 °C, 0–95 %RH tanpa kondensasi. Perbezaan dalam jadual (tiada harga).

Item	RAEGuard 2 PID	RAEGuard PID
Sensor	3rd-gen IS smart PID (can run standalone)	Standard PID sensor
Supply	10–28 VDC	9–36 VDC
Power	< 5 W	< 3 W
T90	< 15 s	< 30 s
Range	0–100 / 0–1000 ppm	0–20 / 0–100 / 0–1000 ppm
Resolution	0.01 ppm (100 ppm) / 0.1 ppm (1000 ppm)	0.01 / 0.1 / 1 ppm by range
Pressure	90–110 kPa (this FAQ)	86–106 kPa
Display	128×64 graphic LCD + bicolour status LED	7-segment 4-digit + 4-colour alarm LEDs
Ingress	IP65	IP66
Outputs	Fine-adjust 4–20 mA + Modbus RS-485 + 3 relays 30 VDC 2 A (NO/NC)	4–20 mA + 2 relays 5 A
Approvals	ATEX, UL/CSA, IECEx, China Ex	ATEX, UL, China Ex
Housing	Stainless steel	Aluminium

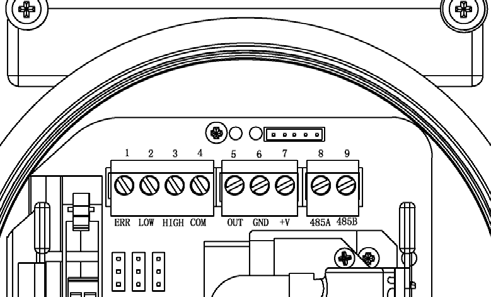

3. Bagaimana terminal ditakrifkan?

Sembilan terminal dalam tiga kumpulan: 1–4 fault / low / high / common (ERR, LOW, HIGH, COM); 5–7 4–20 mA, 0 V dan +V (OUT, GND, +V); 8–9 RS-485 A/B.

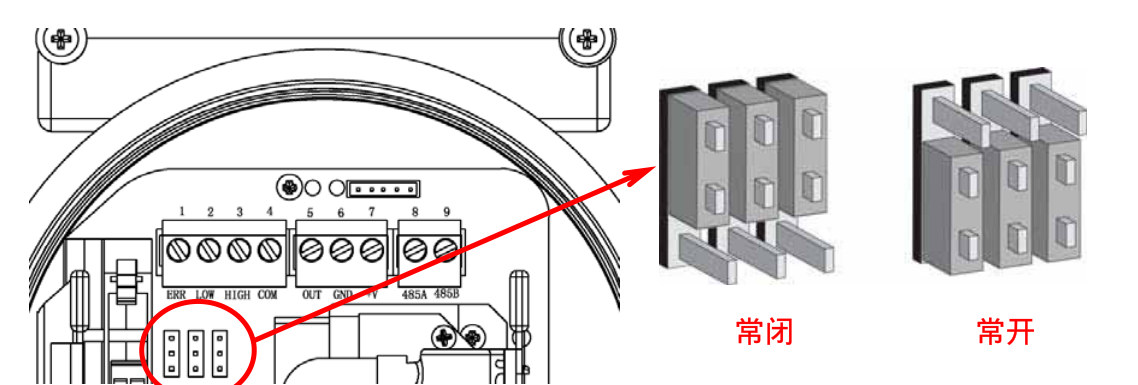

4. Bagaimana tetapkan geganti NO / NC?

Selepas buka penutup, tiga jumper 3-pin di bawah terminal 1–3. Cap pada dua pin bawah = NC; dua pin atas = NO. Semak rajah sebelum kuasa.

5. Bagaimana pengesanan diground?

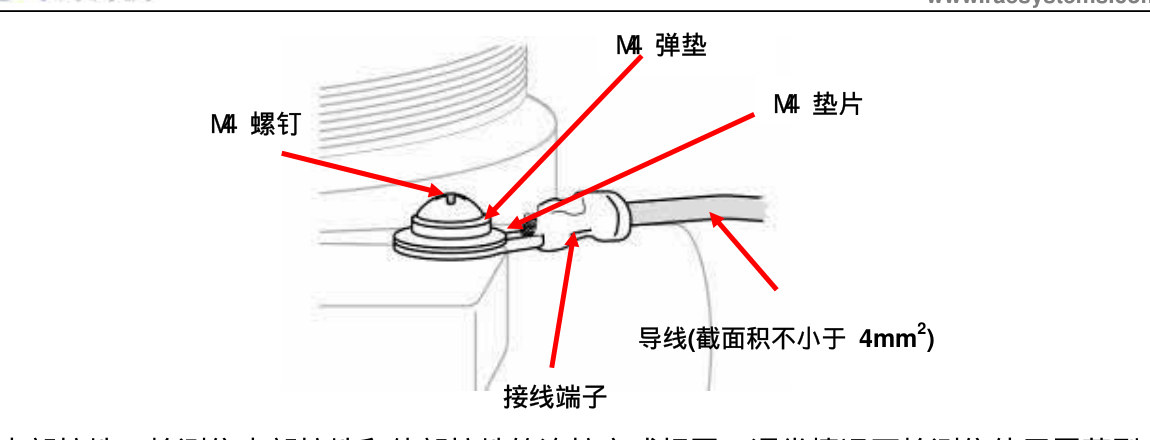

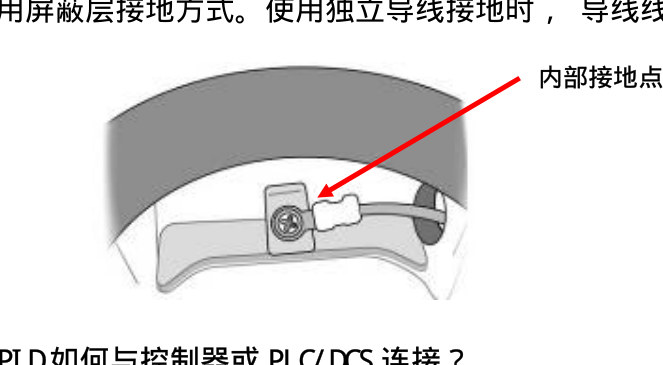

Luaran: satu hujung pada stud bumi perumah, satu lagi ke bumi boleh dipercayai. Konduktor ≥ 4 mm², rintangan bumi di bawah 4 Ω. Bumi dalaman sama. Kabel terlindung tipikal — letak shield pada titik bumi dalaman.

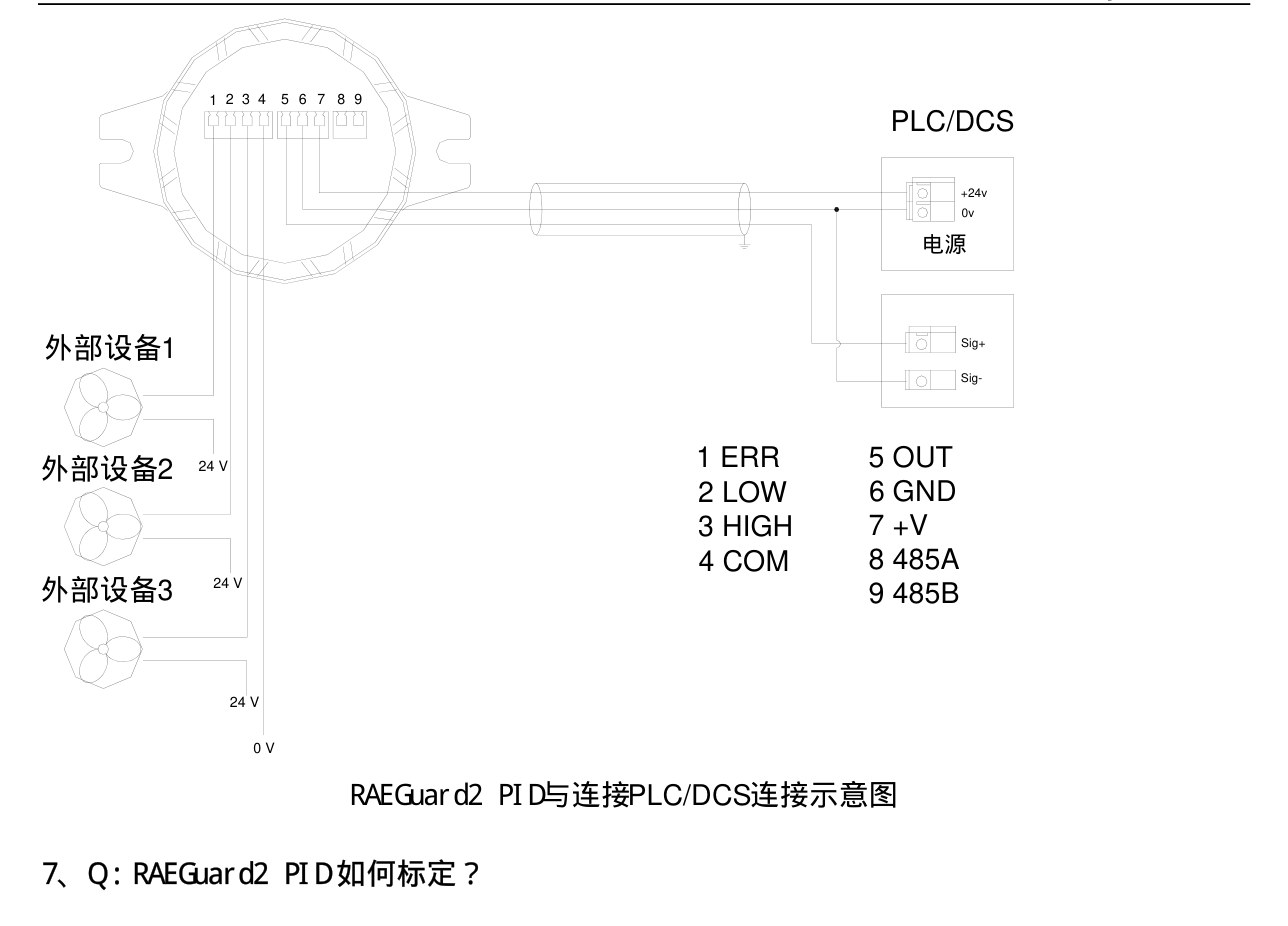

6. Bagaimana sambung ke pengawal atau PLC/DCS?

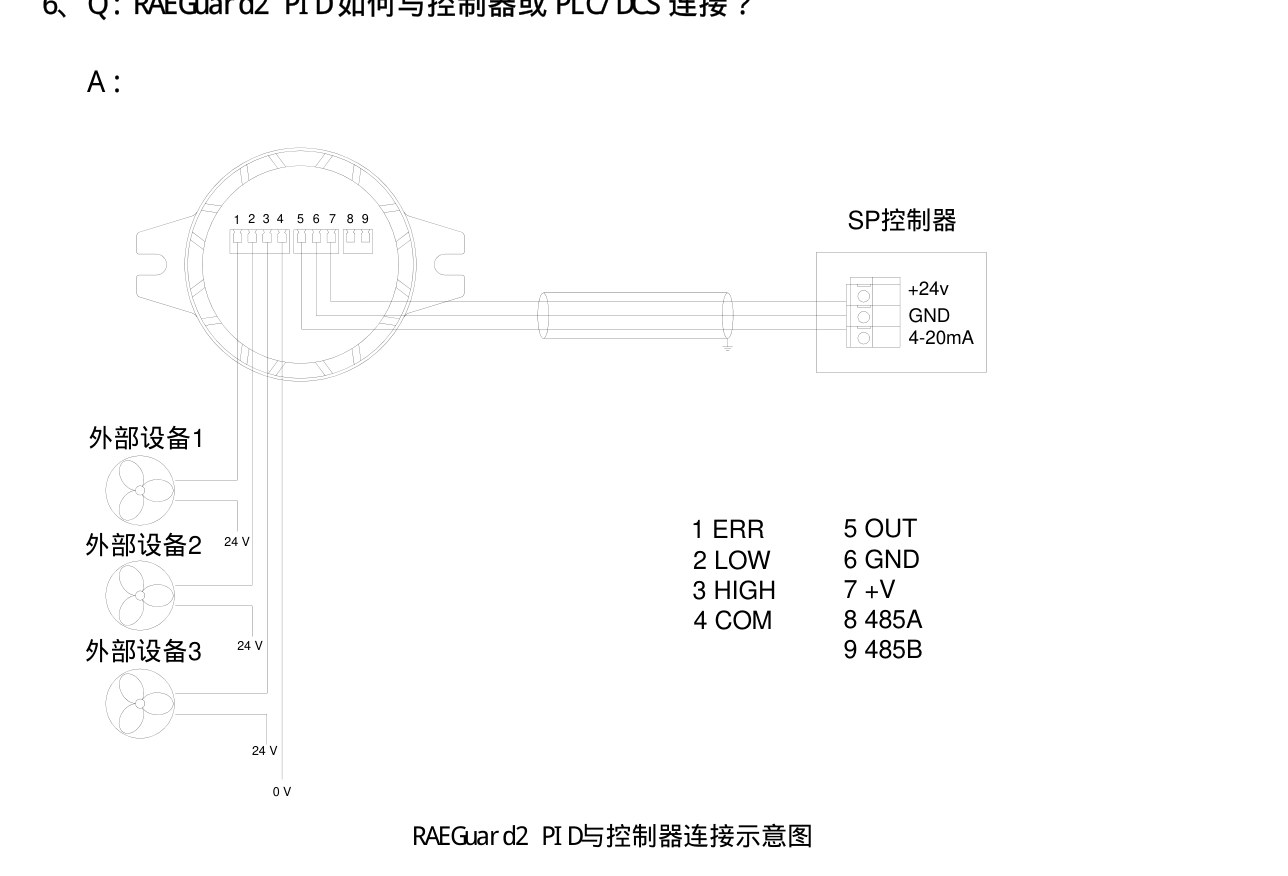

Tiga wayar: +V ke 24 V, GND ke 0 V, OUT ke input 4–20 mA. Geganti high / low / fault memacu beban melalui COM. RS-485 A/B untuk Modbus. Pada PLC/DCS, OUT/GND isyarat dan +V/GND bekalan.

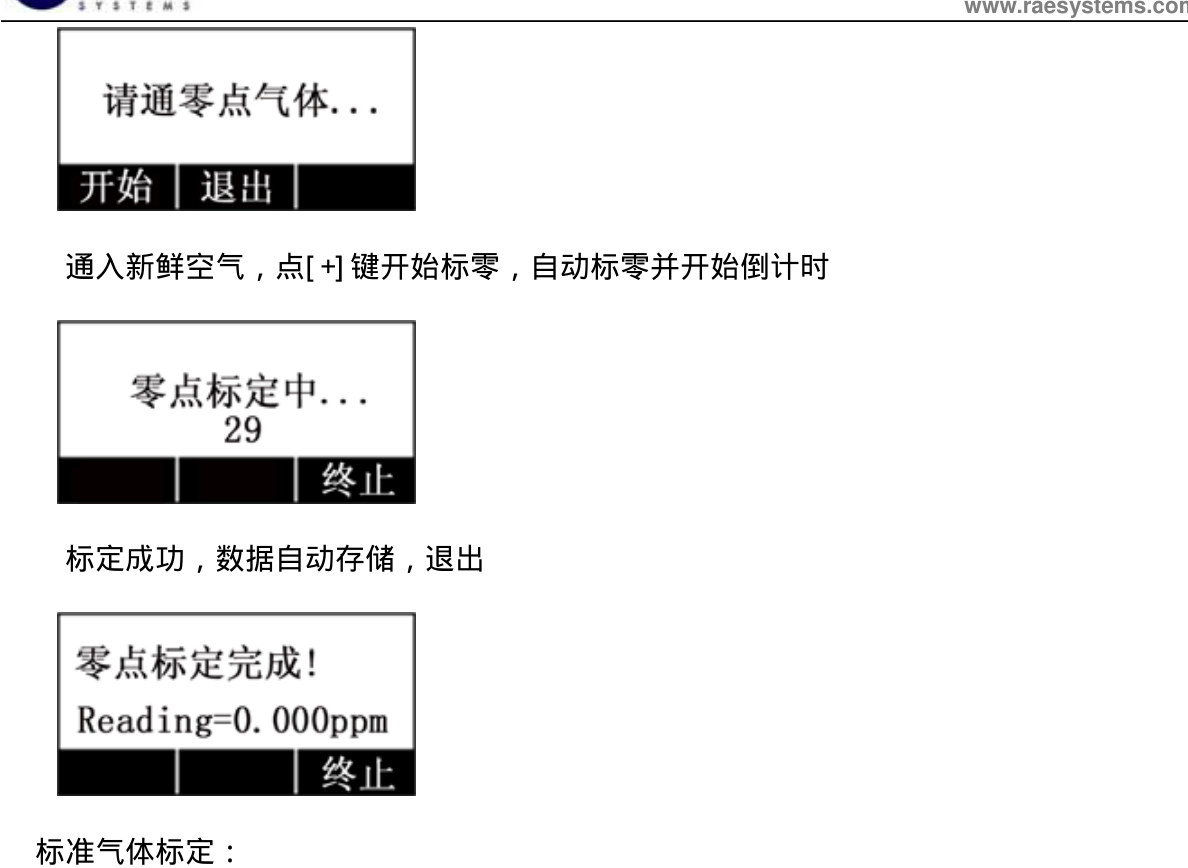

7. Bagaimana kalibrasi?

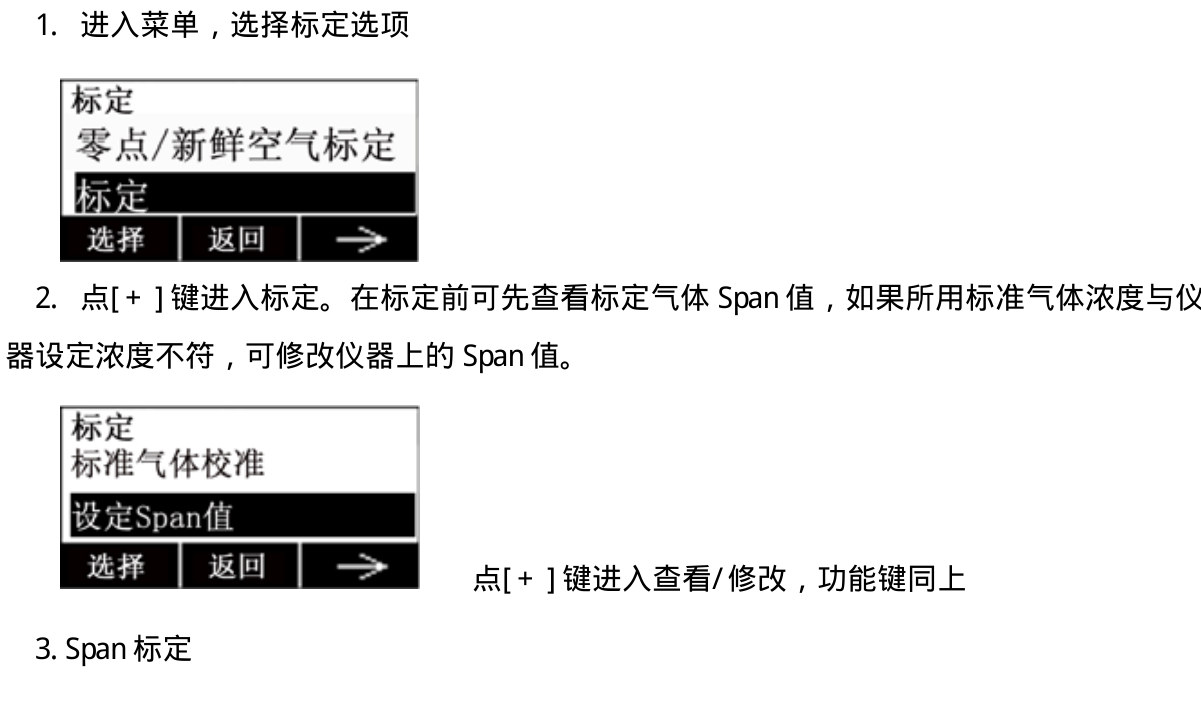

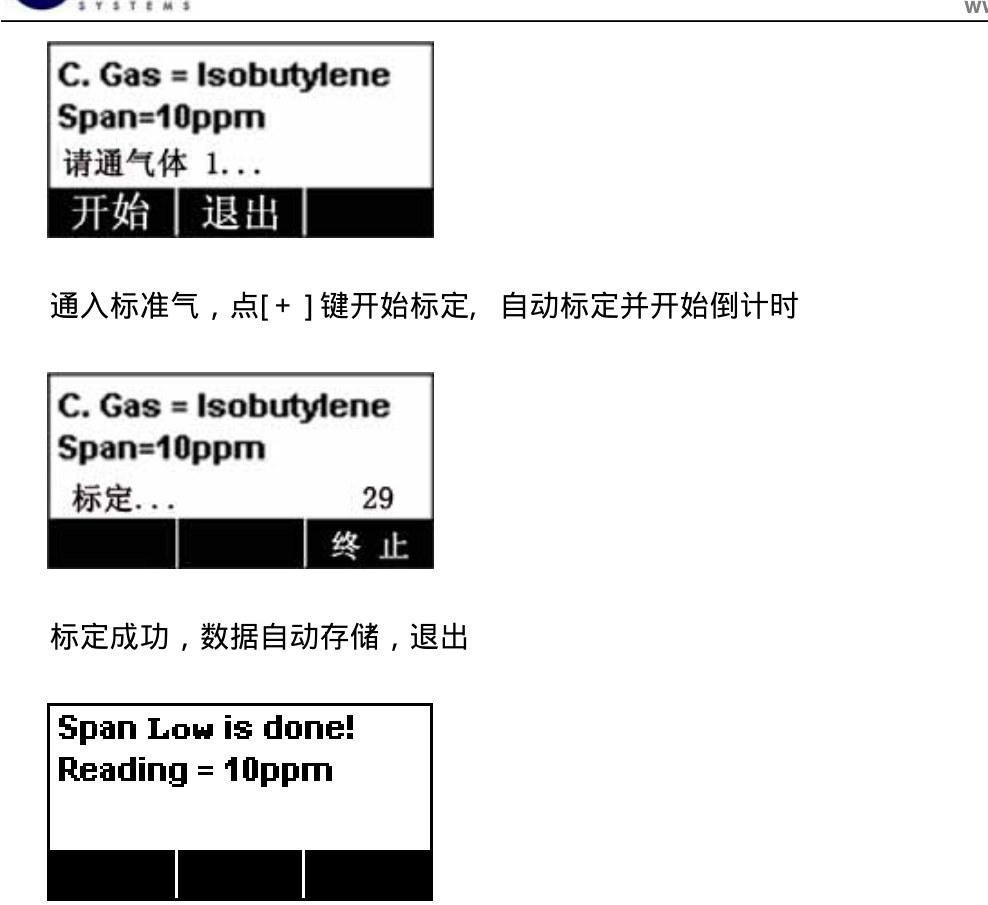

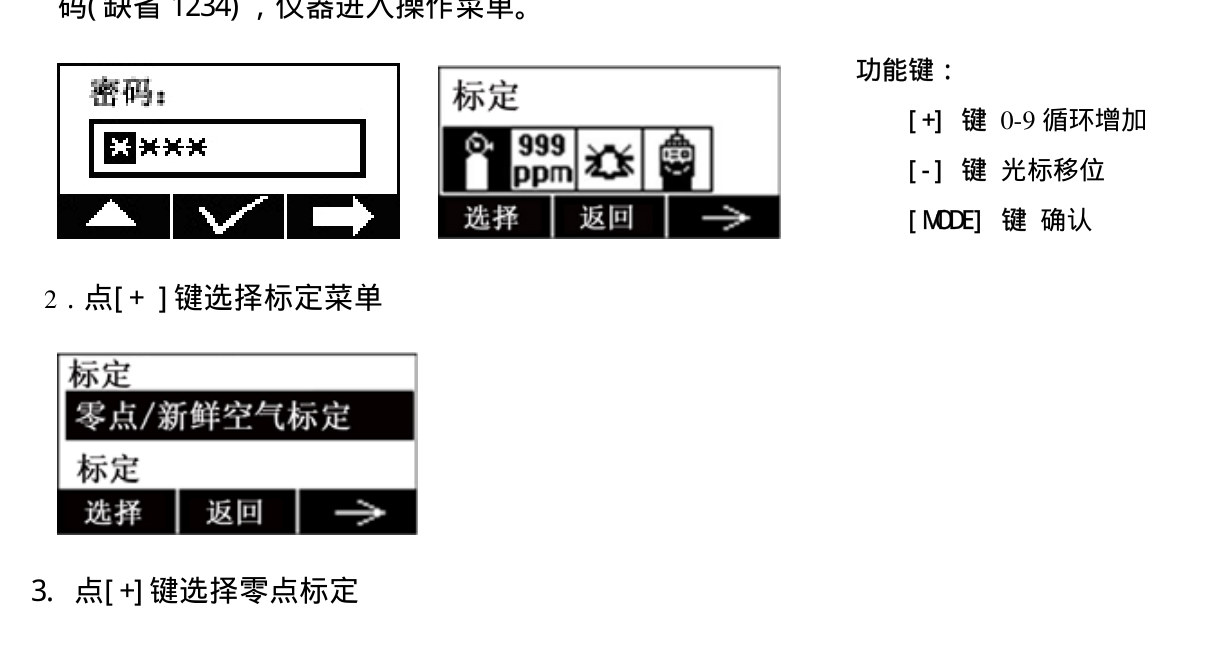

Sentuh [+], [−], [MODE] dengan tongkat untuk skrin kata laluan (lalai 1234). Buka Calibration: udara segar untuk sifar; kemudian span — semak Span, guna isobutylene, tekan [+] untuk mula. Tutup silinder selepas siap.

8. Bagaimana tetapkan parameter lain?

Titik alarm, Modbus dan logik geganti ada dalam manual pengendali Cina.

9. Sijil apa yang ada, dan di mana boleh diperolehi?

Spesifikasi menyenaraikan ATEX, IECEx, UL/CSA dan China Ex. Minta fail daripada kami — jangan guna laluan pelayan fail dalaman.

10. Bacaan tinggi tanpa TVOC?

Elektrod pengesan atau lampu UV tercemar. Buka penutup sensor sahaja, bersihkan dengan swab alkohol mutlak. Ganti pengesan jika terkakis.

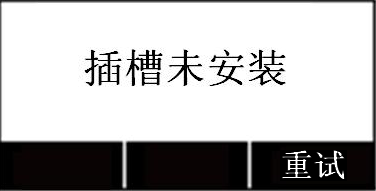

11. Paparan “slot not installed”?

DigiPID atau barrier keselamatan rosak. Ukur pin 1 dan 6 pada barrier: ~5 V bermakna barrier baik — pasang semula DigiPID. Tiada 5 V: ganti barrier D03-3003-000.

12. Lebihan julat, LED merah 3 kilat/s?

Pencemaran, kondensat atau organik berat. Pada lebihan julat pengesan biasanya tidak boleh dicuci — ganti, atau sekurang-kurangnya pelindung UV.

13. Kerosakan pam sampel, LED kuning 1 kilat/s?

Laluan tersumbat atau pam mati. Asid/alkali sering menyumbat sinter screw, atau hos masuk dalaman tersepit. Ganti pam (D03-3002-000) yang berhenti; jika masih berputar, bersihkan cakera habuk dan sinter serta luruskan hos.

14. Kerosakan lampu, LED kuning 1 kilat/s?

Lampu UV kotor atau mati. Bersihkan tetingkap; jika tidak bersih, pasang lampu OEM 10.6 eV 050-0061-001. Jangan basuh dengan air; keringkan sepenuhnya.

15. Hanyutan negatif, LED kuning 1 kilat/s?

Sifar diambil pada udara yang sudah ada wap boleh dikesan. Ulang sifar pada udara segar atau nitrogen.

16. Ralat kalibrasi, LED kuning 1 kilat/s?

Sifar atau span salah. Ulang kalibrasi dua titik: sifar dulu, kemudian gas span diketahui (isobutylene disyorkan).

17. Kerosakan sensor kelembapan?

Sensor kelembapan rosak dan mesti diganti.

18. Bacaan pengesan berbeza daripada pengawal?

Offset kecil: kalibrasi semula pengawal. Offset besar: putuskan input pengawal dan semak 4–20 mA berbanding paparan.

19. Bacaan terus naik apabila gas digunakan?

Lampu UV atau pengesan tercemar. Bersihkan elektrod, pelindung UV dan tetingkap lampu; ganti jika tidak bersih.

Urutan servis penutup DigiPID

Gunakan untuk sifar tinggi, lebihan julat, kerosakan lampu dan bacaan meningkat. Alat ganti pengesan C01-3007-200 (termasuk 3 UV shield); lampu 050-0061-001.

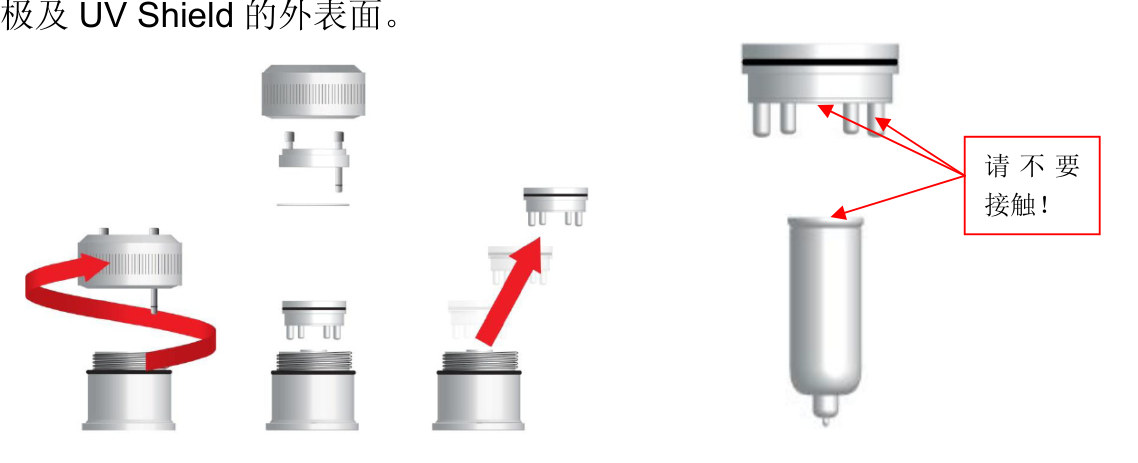

1. Penutup sahajaBuka penutup sensor dan angkat pengesan. Jangan sentuh tetingkap lampu, elektrod atau bahagian luar pelindung UV.

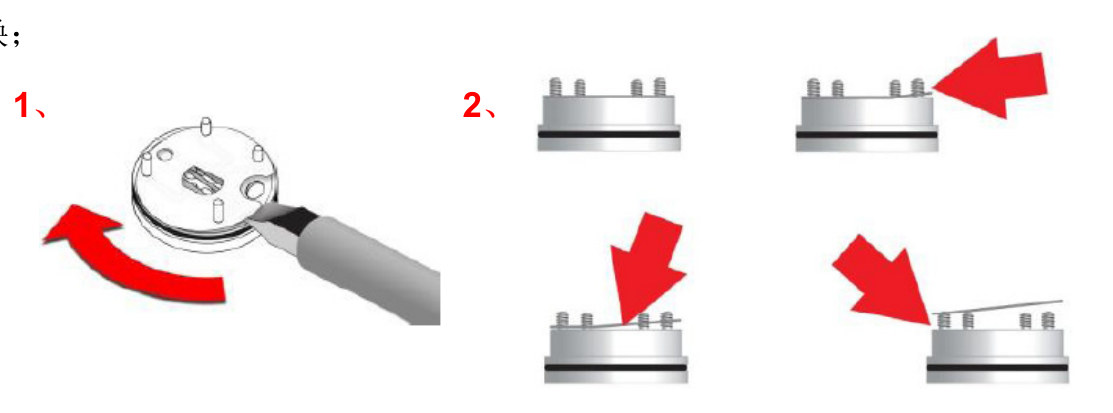

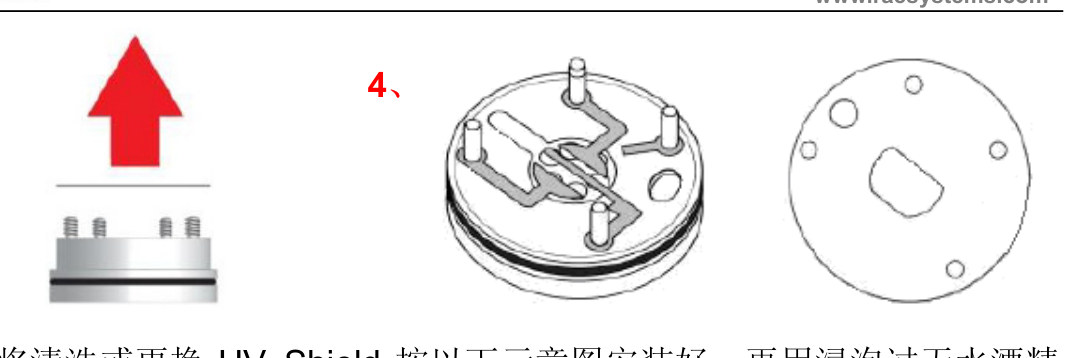

2. Empat kaki elektrodBalikkan pengesan dan buka empat penutup elektrod lawan jam.

3. Pelindung UVAngkat pelindung UV. Bersihkan elektrod dengan swab alkohol; ganti pengesan terkakis. Bersihkan muka dalam; ganti jika topeng nipis atau hilang.

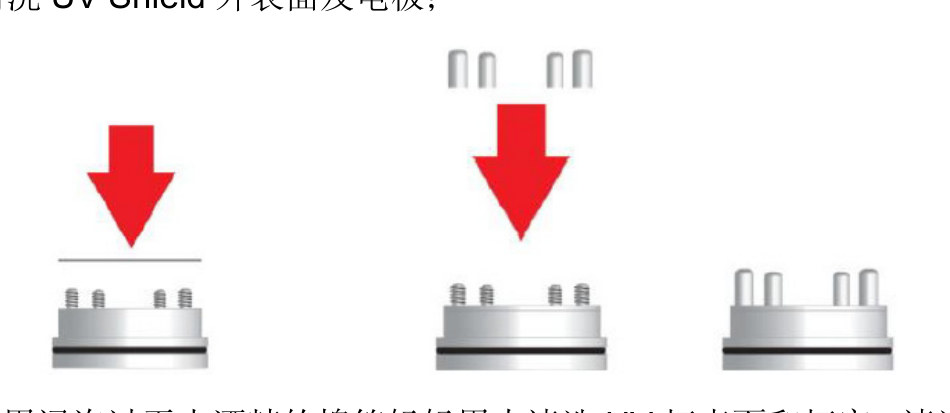

4. Pasang semula pelindungPasang pelindung bersih atau baharu, tekan empat penutup elektrod, kemudian lap muka luar dan elektrod.

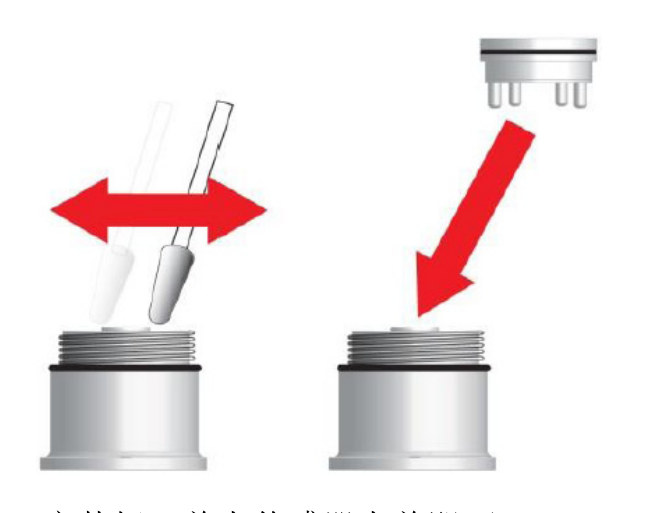

5. Tetingkap lampuBersihkan tetingkap dan ruang lampu dengan alkohol. Periksa dalam cahaya dari beberapa sudut. Tiada air. Keringkan sepenuhnya.

6. Pasang semula penutupPasang semula pengesan dan skru penutup. Servis di tapak: penutup sahaja — jangan buka seluruh DigiPID dari hos.

Muat turun FAQ pemilihan & pendawaian (PDF) Muat turun FAQ dan panduan penyelenggaraan (PDF)
