RAEGuard 2 PID pengesan gas VOC FGM-2001 / FGM-2002

Name: RAEGuard 2 PID pengesan gas VOC FGM-2001 / FGM-2002
Brand: RAE Hua Rui
SKU: 8017

ID produk: 8017 | Jenama: RAE Hua Rui | Harga: atas permintaan

Imej produk

RAEGuard 2 PID pengesan gas VOC FGM-2001 / FGM-2002 — RAEGuard 2 PID / FGM-200X

PID TVOC tetapKedudukan brosur: pengesan fotoionisasi VOC / TVOC tetap

PID IS generasi ke-3Self-cleaning berpaten, tukar tanpa alat, kalibrasi luar talian

0.01–100 / 0.1–1000 ppmFGM-2001 / FGM-2002; julat tersuai atas permintaan

4–20 mA + ModbusAnalog 3-wayar, RS-485, tiga geganti alarm

Tongkat magnetTiga kekunci; kalibrasi tanpa buka penutup Ex d

316 SS · IP65Hos Ex d + DigiPID IS; ATEX / UL / CSA / IECEx

Ringkasan

RAEGuard 2 PID ialah hos keluli tahan karat kalis letupan dengan DigiPID keselamatan intrinsik untuk pemantauan VOC tetap. Platform digital menyokong kalibrasi sensor luar talian dan julat tersuai. Paparan grafik, LED alarm tempatan dan tongkat magnet tiga kekunci supaya penutup Ex d kekal tertutup di tapak.

Manual Cina menambah 10–28 VDC, 4–20 mA 3-wayar, kenalan alarm dan RS-485 Modbus, dalam versi Diffusion atau Flow Through. Brosur memanggilnya pengesan TVOC tetap dengan PID IS generasi ketiga, self-cleaning dan laluan pam edaran dalaman.

Rajah dokumen

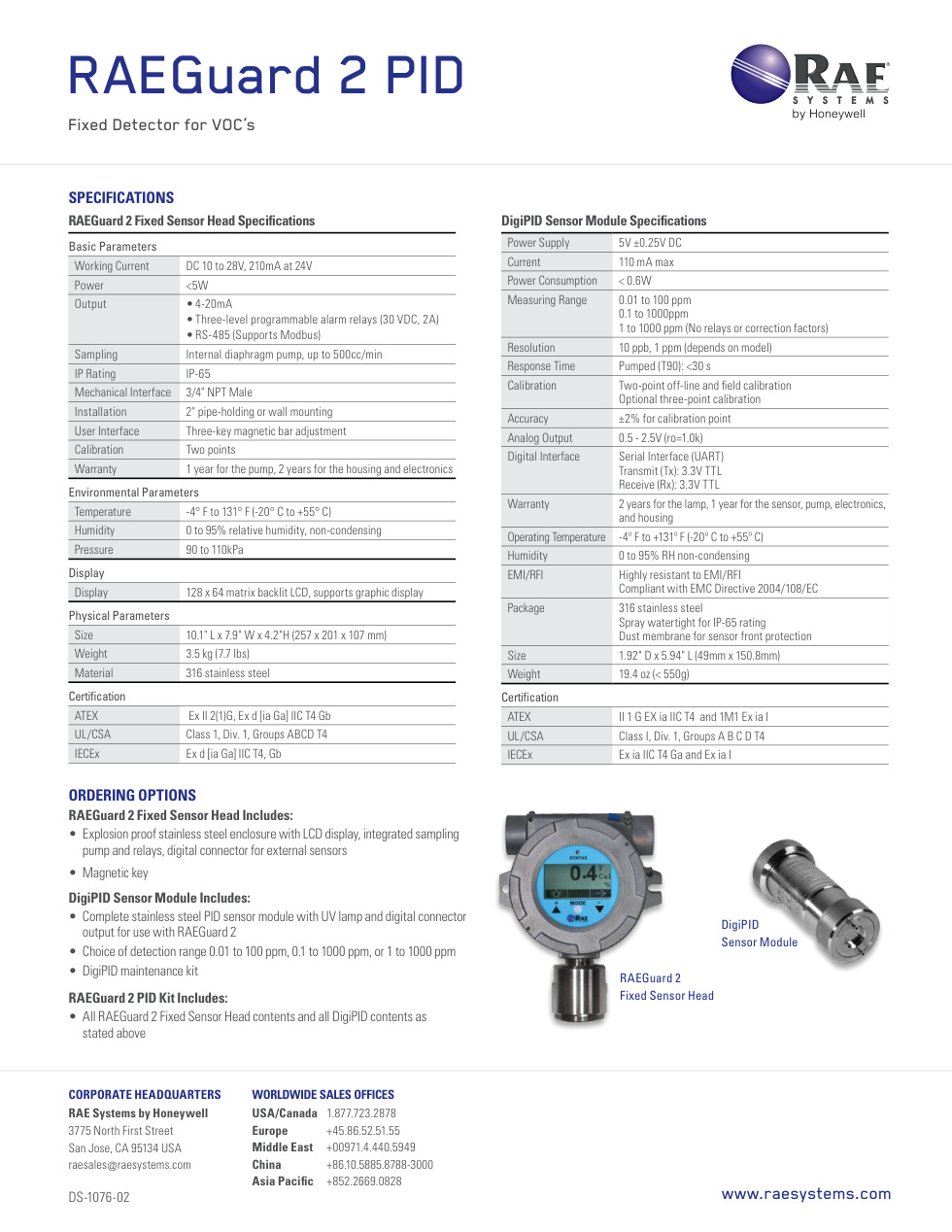

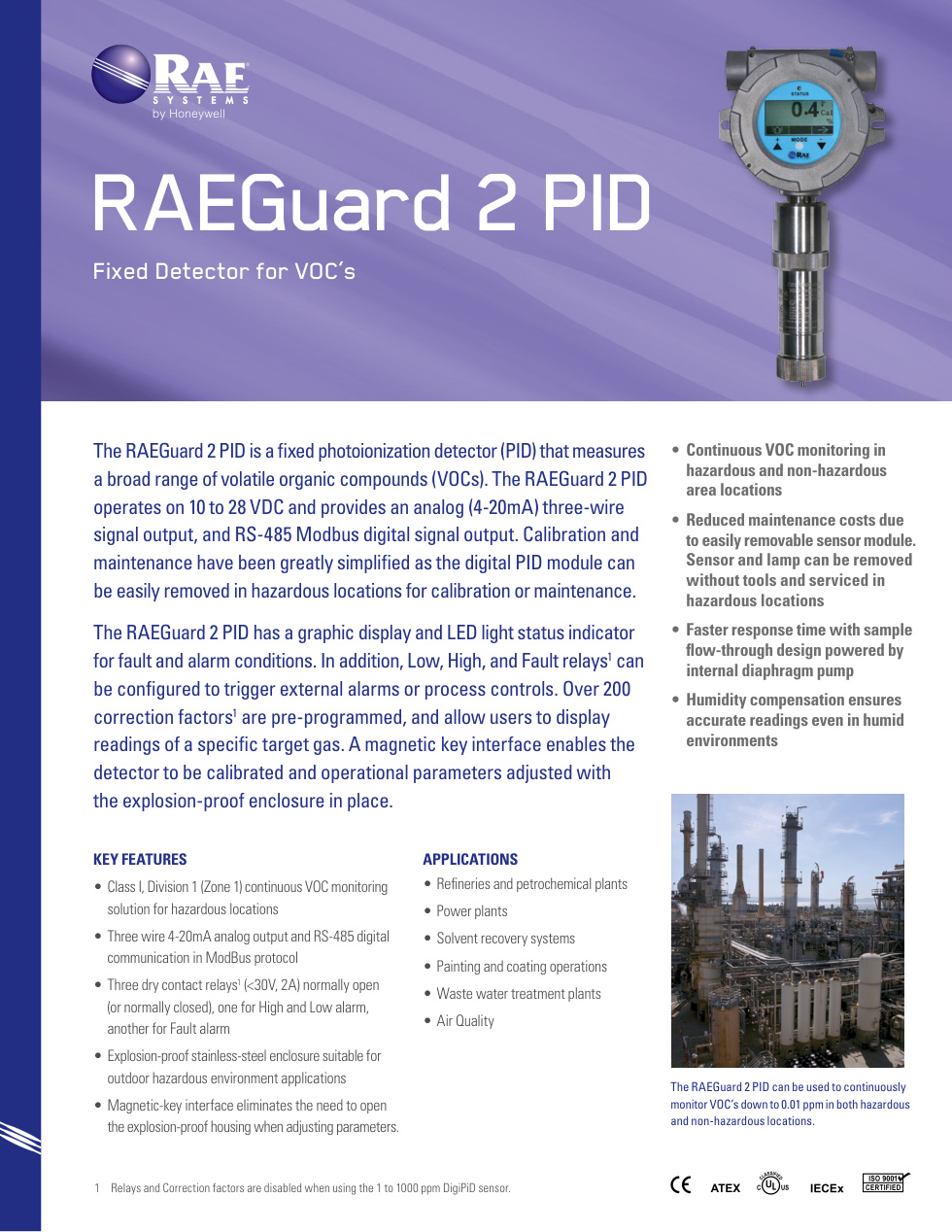

English datasheet cover — English datasheet

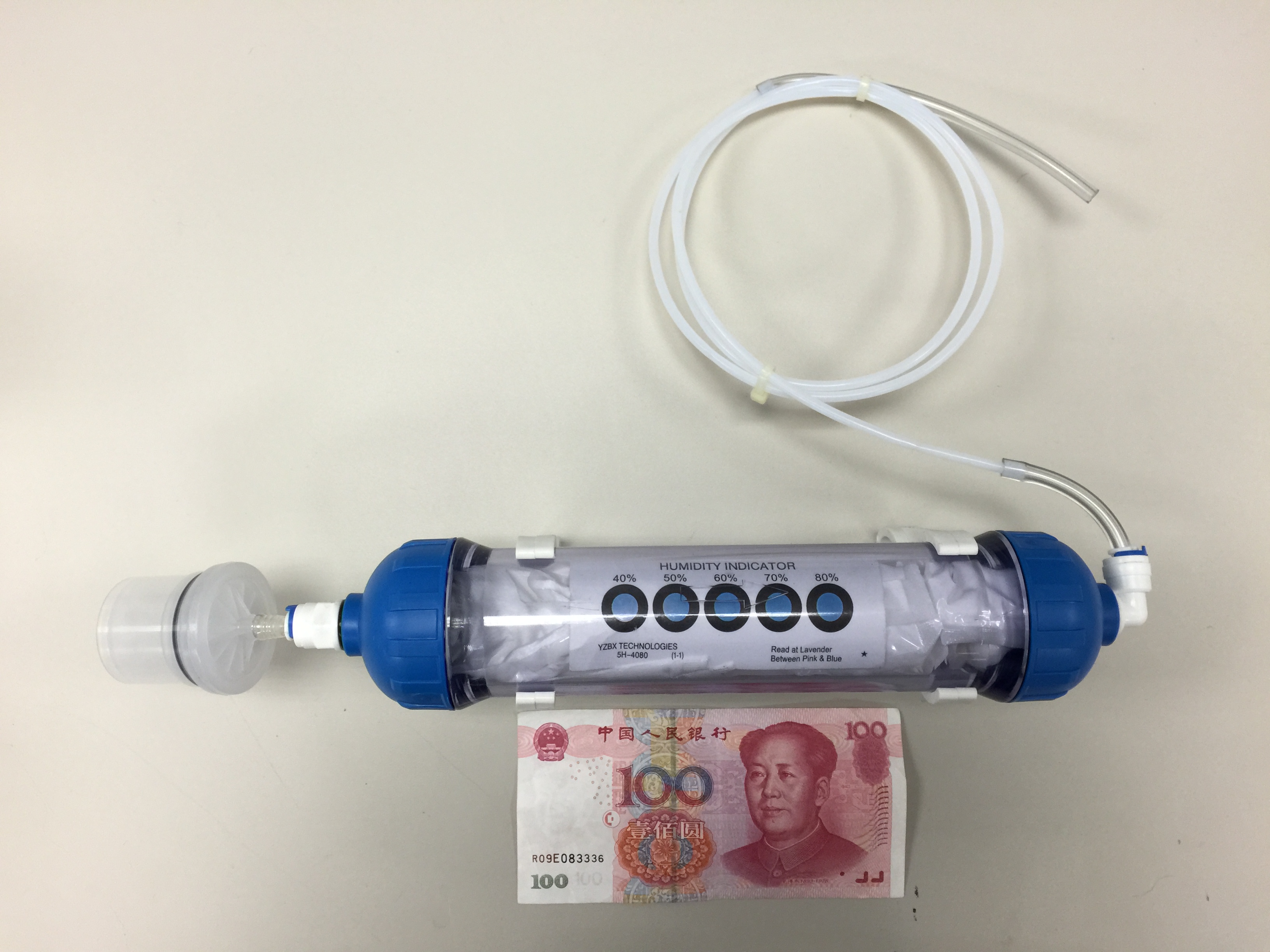

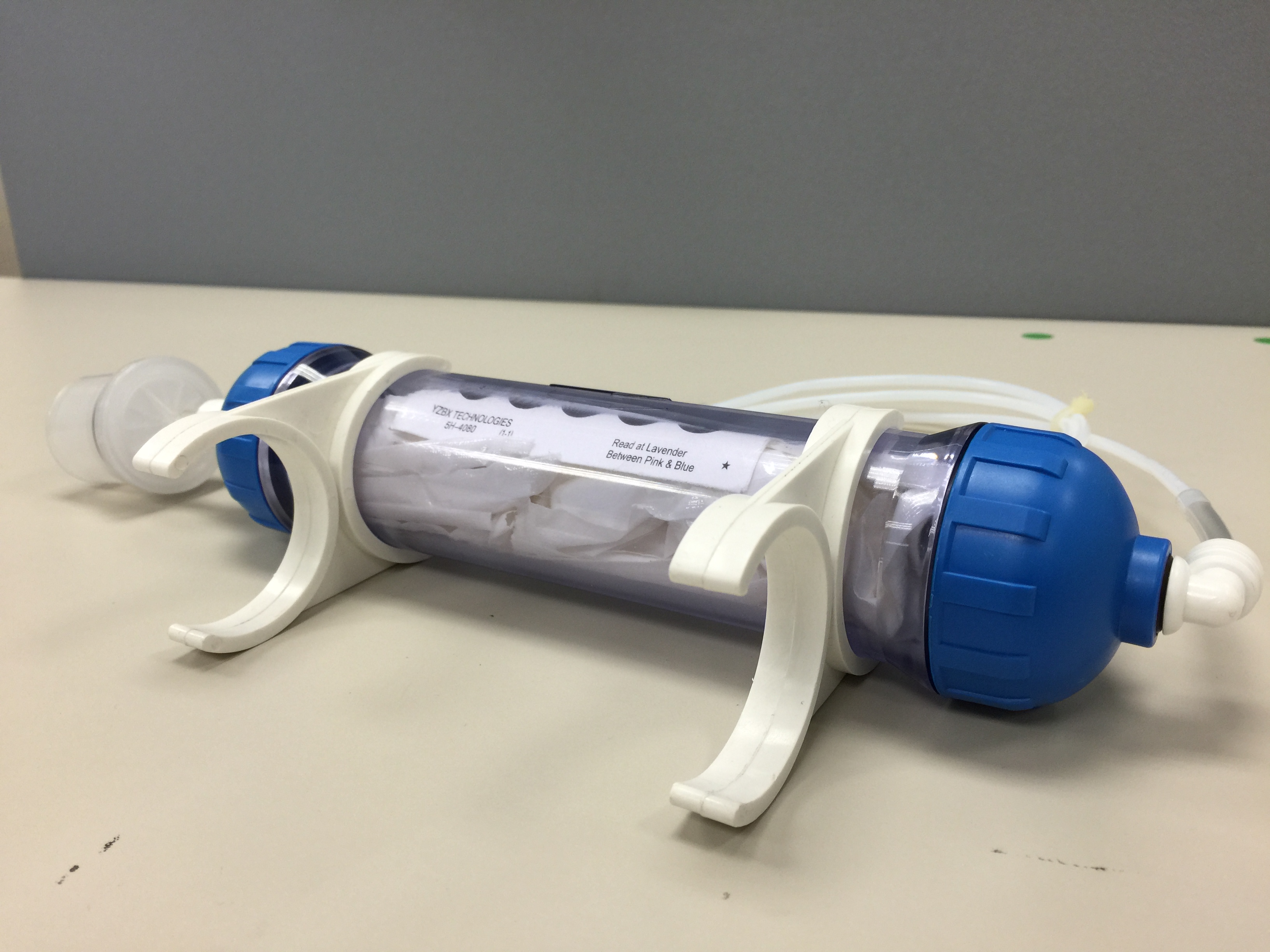

Pretreatment filter — Pretreatment / dryer accessories

Ciri

PID IS generasi ketigaRespons lebih cepat dan penolakan kelembapan lebih baik. Tukar sensor tanpa alat dan kalibrasi luar talian.

Self-cleaning + laluan terbukaBrosur menekankan self-cleaning, pam edaran dalaman dan laluan gas terbuka 3G.

Pam sampel terbinaFlow Through menggunakan pam diafragma dalaman. T90 pemancar < 15 s pada spesifikasi Cina.

Julat luas, boleh ditetapkan0–100 atau 0–1000 ppm, tersuai atas permintaan. Resolusi DigiPID hingga 10 / 100 ppb.

Pustaka gas + pampasanPustaka VOC terbina dan faktor pembetulan; pampasan suhu dan sifar. Brosur: ribuan sebatian.

Berbilang keluaran4–20 mA boleh dilaras (600 Ω) + RS-485 Modbus + geganti kering high/low/fault 30 VDC 2 A, NO/NC.

LCD grafik + tongkatPaparan grafik 128×64, EN/ZH. Tongkat magnet tiga kekunci untuk servis seorang.

Keluli tahan karat + kelulusanPerumah 316 SS. ATEX / IECEx / UL / CSA / China Ex. Bunyi/lampu pilihan.

Model dan pesanan

Dari jadual pesanan spesifikasi Cina. Julat boleh disesuaikan. Buka P/N untuk halaman SKU.

Model	Persampelan	Julat	Resolusi	P/N
FGM-2001	Diffusion	0–100 ppm	0.01 ppm	D03-0001-C00
FGM-2002	Diffusion	0–1000 ppm	0.1 ppm	D03-0002-C00
FGM-2001	Flow Through	0–100 ppm	0.01 ppm	D03-0004-C00
FGM-2002	Flow Through	0–1000 ppm	0.1 ppm	D03-0005-C00

Spesifikasi

Penginderaan

Item	Nilai
Prinsip	Fotoionisasi PID (bukan inframerah)
Sensor	DigiPID keselamatan intrinsik generasi ke-3, lampu UV 10.6 eV
Persampelan	Diffusion atau Flow Through (pam dalaman ~500 cc/min)
Julat	0–100 ppm (FGM-2001) atau 0–1000 ppm (FGM-2002); tersuai atas permintaan
Resolusi	0.01 ppm (100 ppm) / 0.1 ppm (1000 ppm); DigiPID juga 10 ppb / 100 ppb / 1 ppm
Ketepatan	±3% F.S. pemancar (spesifikasi Cina); DigiPID ±2% pada titik kalibrasi
T90	Pemancar < 15 s (spesifikasi); DigiPID ~30 s resapan / ~5 s pam (manual)
Kalibrasi	Dua titik (sifar kemudian span). Dikilangkan; jalankan 24 j selepas pasang, kemudian kalibrasi

Elektrik

Item	Nilai
Kuasa	10–28 VDC; ~210 mA pada 24 V; < 5 W; Um 28 VDC
Analog	4–20 mA 3-wayar, boleh dilaras; beban 600 Ω
Digital	RS-485 Modbus; 4800 / 9600 / 19200 baud
Geganti	Kenalan kering high / low / fault, 30 VDC 2 A, NO atau NC
Kemasukan	3/4″ NPT M; terminal 12–24 AWG (0.2–4.0 mm²)
UI	LCD grafik 128×64; tongkat magnet tiga kekunci

Mekanikal, persekitaran, kelulusan

Item	Nilai
Perlindungan	IP65
Pemasangan	Paip 2″ atau dinding; jarak lubang 133 mm; sensor mesti tergantung menegak
Saiz / berat	257 × 201 × 107 mm (HWD), keluli tahan karat, 3.5 kg
Suhu	Manual: pemancar −20 hingga +55 °C, sensor −40 hingga +55 °C
Kelembapan	0–95 %RH tanpa kondensasi
Tekanan	86–106 kPa
Kelulusan	Hos Ex d [ia Ga] IIC T4 Gb; sensor Ex ia IIC T4; UL/CSA Class I Div. 1 ABCD T4; IECEx; China Ex d ia IIC T4

Skop bekalan

Standard

Pengesan
Manual
Adapter kalibrasi
Perkakasan pemasangan

Pilihan

Bunyi / lampu
Gas kalibrasi / regulator
Modul HART UHM-01

Kit pemasangan

Gland, locknut, blanking plug
U-bolt dan plat belakang
Cap kalibrasi dan penutup hujan

Kit manual: adapter kalibrasi, tongkat magnet, manual pengguna. Tapak Flow Through luar perlu tambah enclosure cuaca, pretreatment atau pengering. Kit tersebut tidak termasuk pengesan.

Pemasangan dan pendawaian

Pasang pada paip 2″ atau dinding (jarak lubang 133 mm). Pastikan sensor menegak. Pada unit Flow Through sambungkan penapis perangkap air ke inlet yang lebih panjang.

Peraturan Ex d: putuskan kuasa sebelum buka di kawasan berbahaya; bumikan perumah (≥4 mm², <4 Ω); guna gland Ex d IIC; kabel lapangan ≥80 °C.

Kumpulan	Pin	Tanda	Fungsi
1 Relays	1	ERR	Fault
1 Relays	2	LOW	Low alarm
1 Relays	3	HIGH	High alarm
1 Relays	4	COM	Relay common
2 Power / analog	5	OUT	4–20 mA
2 Power / analog	6	GND	0 V
2 Power / analog	7	+V	10–28 VDC
3 RS-485	8	485A	RS-485 A
3 RS-485	9	485B	RS-485 B

Paparan, kalibrasi dan servis

Tongkat memetakan ke [+], [−] dan [MODE]. Kalibrasi dua titik: gas sifar kemudian span diketahui (isobutylene disyorkan). Unit dihantar sudah dikalibrasi; selepas pasang jalankan 24 jam, kemudian kalibrasi. Manual mencadangkan sekurang-kurangnya setiap 6 bulan, ditambah peraturan tempatan.

DigiPID boleh diganti panas di kawasan berbahaya. Dikeluarkan lebih 60 s melaporkan kegagalan sensor; pasang semula, tahan [+] ~3 s untuk “replace sensor”, kemudian [−] reboot. Guna hanya lampu dan sensor OEM. Bersihkan penapis inlet secara berkala atau respons melambat.

Sensor pintar DigiPID

Manual bahagian 2: DigiPID ialah modul VOC dengan pemacu lampu UV dan I/O analog/digital untuk Zon 0/1/2, IIA–IIC T4, −40 hingga +55 °C. Boleh diganti panas. T90 ~30 s resapan / ~5 s pam; ±2% pada titik kalibrasi; hayat tipikal 2 tahun. Bersama hos ia ialah sistem tetap Ex d + IS.

Soalan lazim dan servis lapangan

19 soalan: pemilihan/pendawaian (julat, terminal, pembumian, pengawal/PLC, kalibrasi tongkat) dan servis lapangan (slot, lebihan julat, pam/lampu, pencucian penutup DigiPID). Dialihkan dari halaman produk supaya lebih ringkas.

Buka halaman FAQ penuh

Julat, perbandingan generasi sebelumnya, sembilan terminal
Geganti NO/NC, pembumian, pendawaian pengawal atau PLC
“Slot not installed”, lebihan julat, pam/lampu dan pencucian elektrod

Persampelan dan keluarga aksesori

Diffusion (D03-0001-C00 / D03-0002-C00): penutup hujan C01-3010-000, penutup berat pilihan D03-0304-000.

Flow Through (D03-0004-C00 / D03-0005-C00): tambah kit cuaca D03-0305-000, pretreatment D03-0014-C00 atau pengering 081-0018-C00. Laluan pengering untuk benzena / toluena / xilena.

Aplikasi

Digabungkan dari spesifikasi dan manual pengendali:

Minyak, petrokimia dan gasLogamKimia dan farmasiAlam sekitar / perbandaranPulpa dan pencelupanKuasa dan telekomBombaGudangAir sisaMakanan dan birPenyelidikan, pendidikan dan pertahanan

Kelulusan & pensijilan

Hanya pratonton halaman pertama beresolusi rendah dan sedikit kabur — cukup untuk kenal skema dan nombor. PDF jelas rasmi diberikan selepas pembelian. Tiada muat turun sijil di halaman ini.

**ATEX · DigiPID (KEMA)**DEKRA/KEMA 10ATEX0059 untuk DigiPID DS-100/101/102, Ex ia IIC T4.

**China Ex · Hos**NEPSI GYJ21.1101X untuk hos FGM-2000, Ex d [ia Ga] IIC T4 Gb.

**IECEx · Hos**IECEx ITS 11.0005X (semasa): Ex db [ia Ga] IIC T4 Gb.

**ATEX EU-Type · Hos**Intertek ITS11ATEX17231X EU-Type, II 2(1)G Ex db [ia Ga] IIC T4 Gb.

**UL / North America**UL E154798 untuk pengesanan gas lokasi berbahaya Class I Groups A–D.

**ATEX EC-Type · Hos**Muka depan Intertek EC-Type Examination untuk hos RAEGuard 2.

**China Ex · DigiPID**NEPSI GYJ16.1100 untuk DigiPID DS-100/101/102, Ex ia IIC T4 Ga.

**IECEx · Muka depan sijil**Muka depan IECEx ITS 11.0005X: hos kalis letupan dengan sensor IS.
